El Observatorio de Yebes

Introducción

El Observatorio de Yebes, un proyecto llave en mano
El Observatorio de Yebes es una Infraestructura Científica y Técnica Única en España desde 2013. Su integración en el mapa actual del ICST se confirmó en noviembre de 2018 y se considera una infraestructura de localización única que se integra en la Red ICTSRed de Infraestructura Astronomía“.
El Observatorio de Yebes pertenece al Ministerio de Transportes, Movilidad y Agenda Urbana, forma parte de la Dirección General del Instituto Geográfico Nacional (IGN) y constituye su Centro de Desarrollo Tecnológico.
Se encuentra en la provincia de Guadalajara, a unos 80 km al este de Madrid, en un entorno natural a 1000 metros de altitud con condiciones climáticas típicas del interior de la península.
El Observatorio de Yebes cuenta con dos radiotelescopios, de 40 y 13,2 metros de diámetro, que le otorgan su estatus ICTS ya que son instrumentos de alta tecnología a disposición de la comunidad científica a través de un comité de evaluación de propuestas de observación.
Durante 2021, el Observatorio de Yebes propuso la mejora de 40 m RT mediante la homogeneización de las temperaturas en la estructura del radiotelescopio para minimizar las deformaciones térmicas. Para evaluar esa posibilidad, era necesario obtener un comportamiento exacto de las temperaturas en la estructura del telescopio. Se necesitaba un sistema intensivo de monitoreo de temperatura para obtener datos sobre la solicitación térmica.
ARQUIMEA fue adjudicataria para diseñar e instalar esta red de sensores de temperatura en 2022.

Reto

Cumplimos con las necesidades de diseño, instalación y otras especificaciones
Además de las necesidades de un diseño e instalación adecuados capaces de recopilar datos de calidad a nivel científico, las principales prioridades son:
  • Evitar cualquier posible interacción con el funcionamiento normal del 40RT
  • Optimizar la precisión de la cadena de adquisición de datos
  • Asegurar el rendimiento del equipo para una larga encuesta de monitoreo (varios años)
  • Preparar una interfaz amigable para recopilar y representar datos.

Solución

Diseño específico para mejorar la calidad de los datos
ARQUIMEA propuso el uso de minerales Pt100 clase 1/10 aislados en sus extremos y un sistema confiable de adquisición de datos. Con el fin de mejorar la calidad de los datos, se diseñaron piezas metálicas especiales para albergar los sensores y ponerlos en contacto con las superficies a medir. Además, se han desarrollado y probado varias herramientas y procedimientos para instalar los sensores.

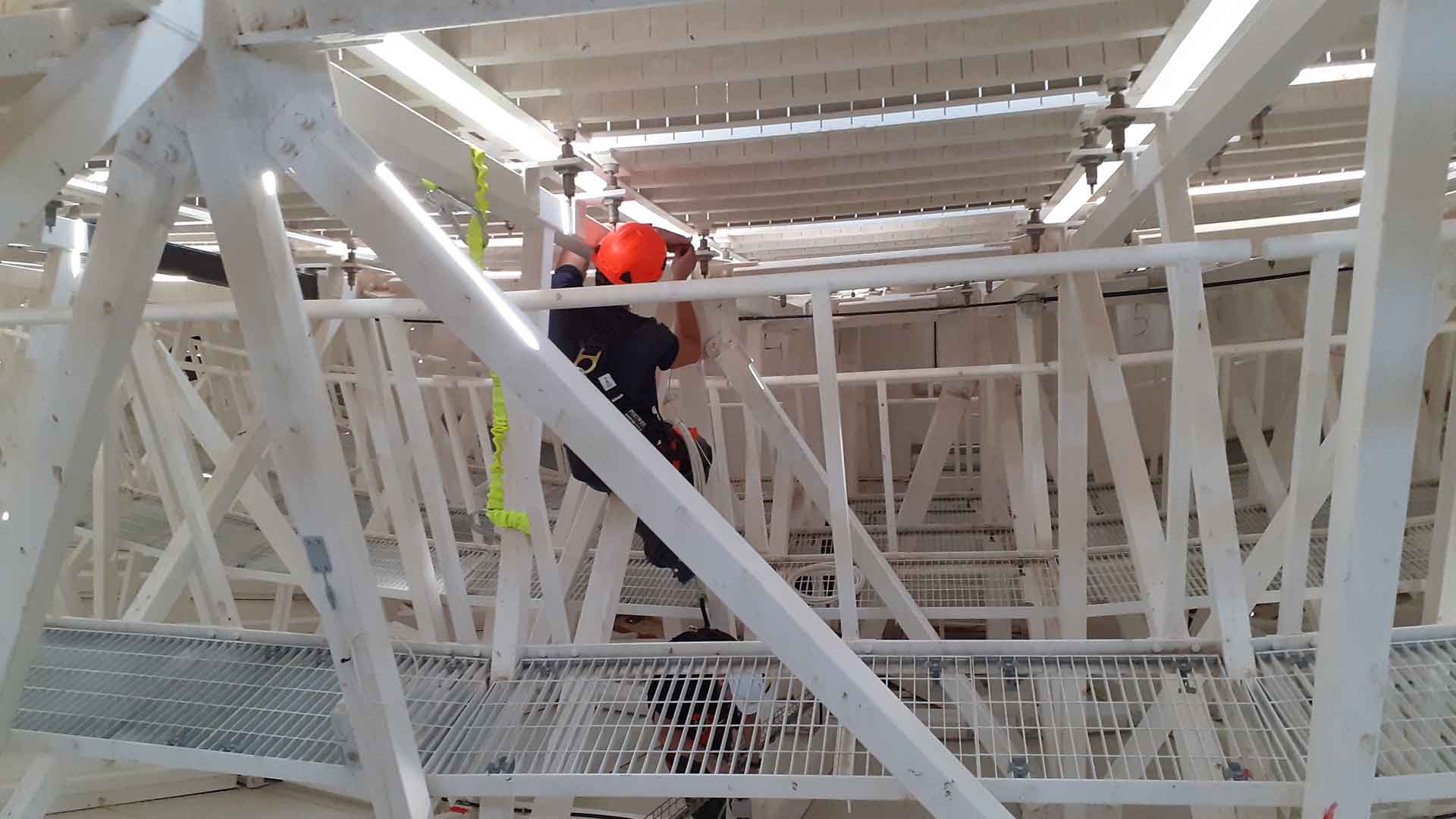

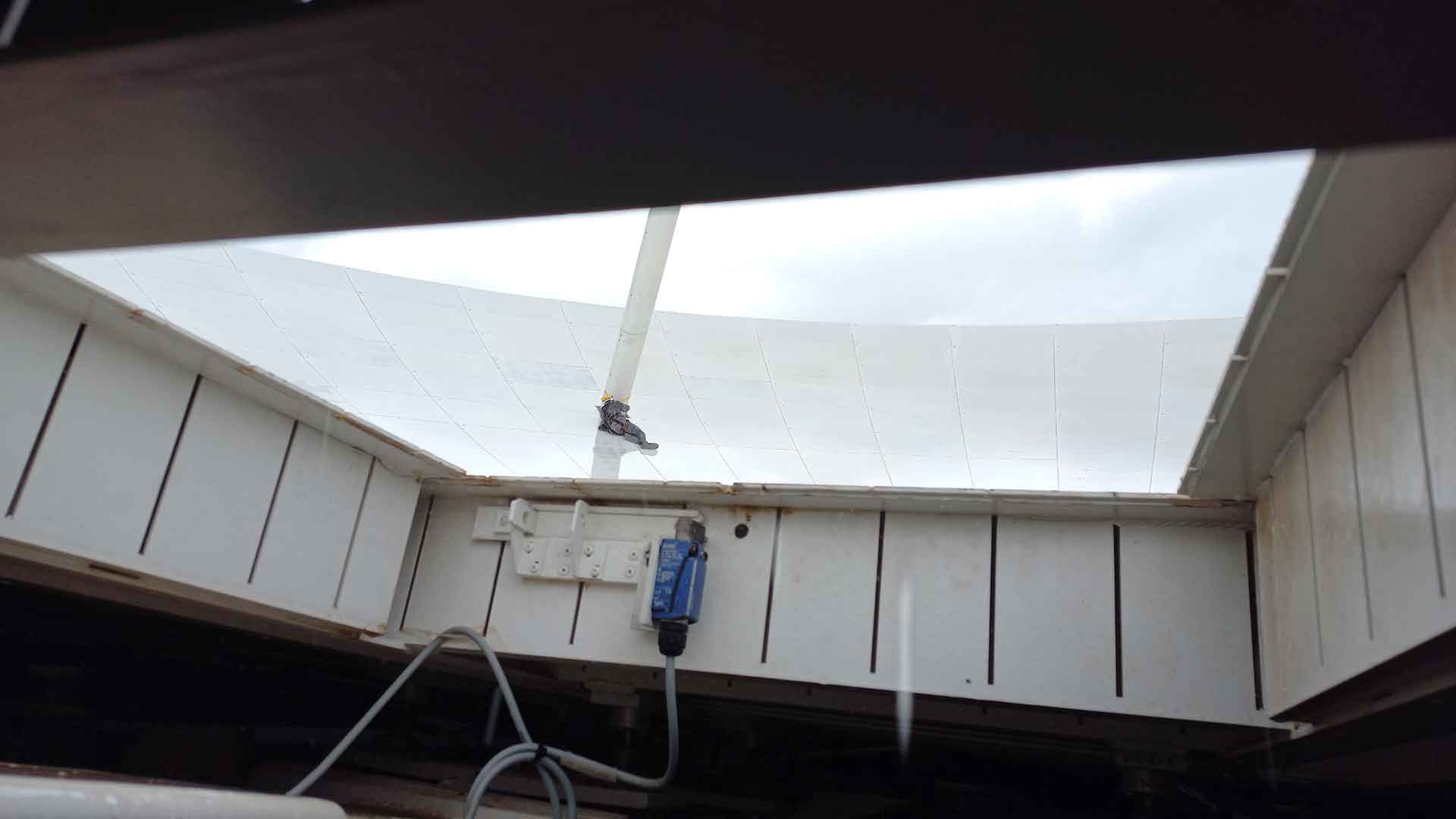

Se instalaron 135 sensores durante octubre de 2022, principalmente en la estructura paraboloide, pero también en el tetrápodo, los bloques de contrapeso y la cabina. Los sensores se enrutaron a lo largo de la estructura RT y se distribuyeron en tres pequeños gabinetes donde se multiplexaron a los dispositivos de adquisición de datos.

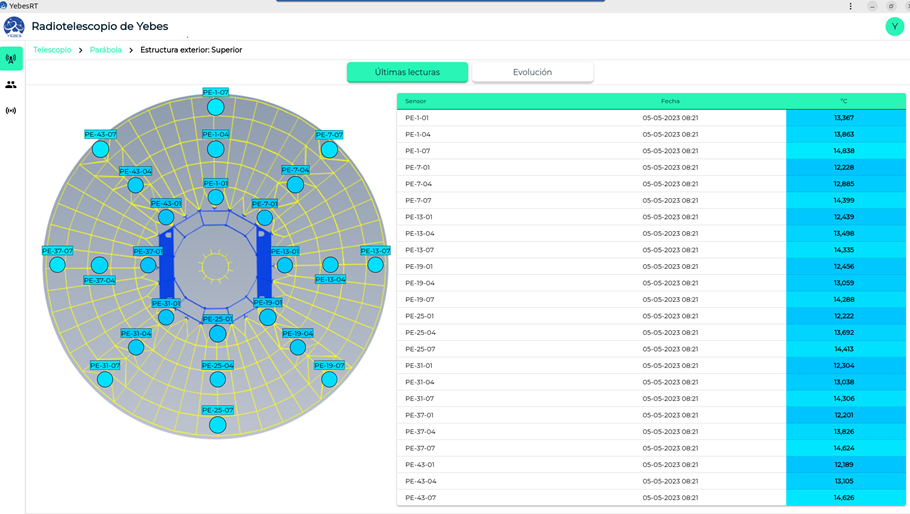

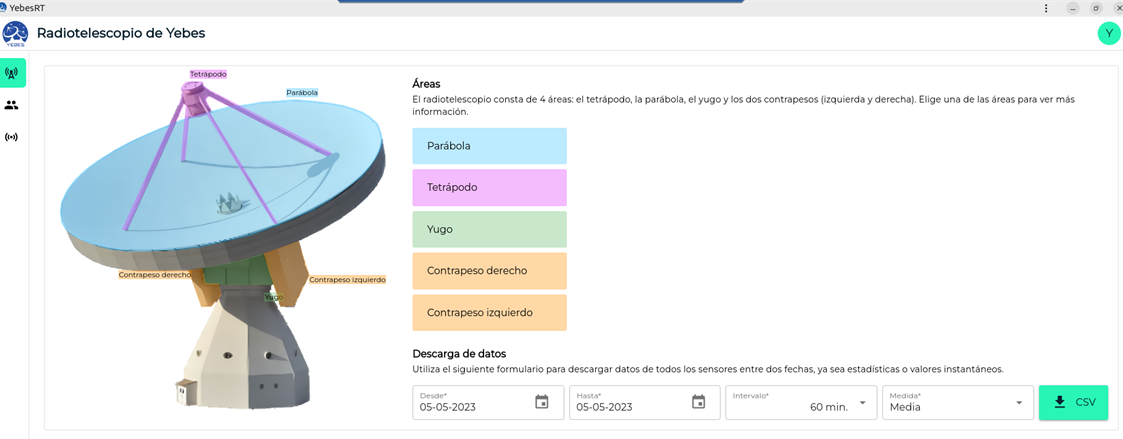

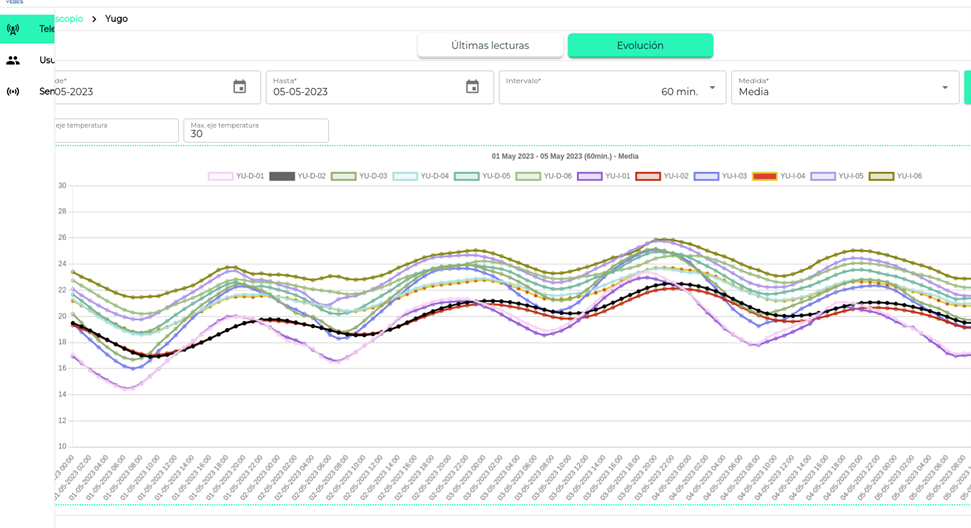

Se programó una interfaz gráfica personalizada para facilitar la recopilación de datos, la visualización, los dibujos gráficos y las operaciones de descarga de datos. La interfaz permite separar la visualización de los sensores mediante bloques constructivos del RT y el filtrado de datos por diferentes parámetros como temperaturas máximas, mínimas y medias.

Resultados

Sistema fácilmente personalizable para otras infraestructuras
El proyecto se terminó en unos 8 meses, incluida la resolución de problemas y la puesta en marcha de los dispositivos. La tasa de mortalidad de los sensores durante la instalación fue inferior al 2%.
El sistema completo es fácilmente personalizable para cualquier otra infraestructura con características similares.
